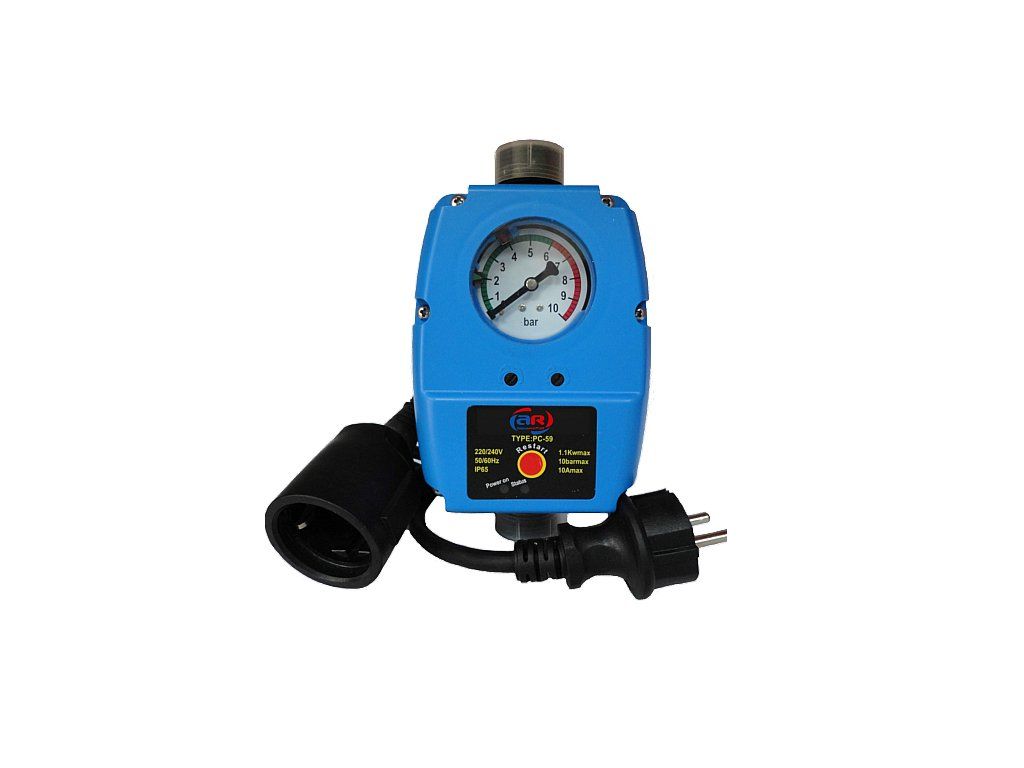

Unité de commande PC-59 avec manomètre, Press Control pour pompe et surpresseur domestique

Description détaillée du produit

L'interrupteur électronique pour la surveillance du fonctionnement de la pompe, ou dit autrement press control, assure la fonction d'un interrupteur de pression, ce qui permet d'automatiser le fonctionnement de la pompe électrique en fonction de la baisse de pression et de l'arrêt du débit d'eau dans l'installation (c'est-à-dire par l'ouverture et la fermeture des contacts électriques de l'appareil) – ce qui permet un fonctionnement automatique de la pompe ou de la station de pompage. L'automate press control PC-59 avec manomètre et redémarrage automatique assure également la protection contre le fonctionnement à sec – il coupe la pompe en cas de fonctionnement sans eau. Cela protège ainsi la pompe contre les dommages pouvant survenir lors d'un fonctionnement sans eau. Après l'arrêt, le dispositif est remis en marche en appuyant sur le bouton RESET. L'automate press control PC-59 avec manomètre est recommandé d'être utilisé dans les installations d'eau propre sans impuretés et dépôts, sinon il est nécessaire d'installer un filtre adapté sur la partie d'entrée de l'appareil. D'expérience, le réglage du fonctionnement du module de commande est recommandé à un maximum de 6 bar. (Comme par exemple dans les voitures, les tachymètres ont une valeur maximale – on ne l'atteint pas car cela pourrait endommager le moteur). Lors de l'utilisation avec des pompes qui génèrent une pression supérieure à 6 BAR, nous recommandons d'installer un réducteur de pression avant le module de commande. Avantages : L'automate PC-59 press control avec manomètre et redémarrage automatique peut être utilisé en combinaison avec un réservoir à vessie – comme protection contre le fonctionnement à sec ou comme unité automatique pour pompes et stations de pompage sans réservoir à vessie (station de pompage automatique). Un grand avantage du module de commande PC-59 est la possibilité de régler à la fois la pression de mise en marche inférieure et la pression d'arrêt supérieure. Le module de commande BRIO PC-59 avec manomètre – press control dispose d'un clapet anti-retour intégré, protégeant la pompe contre le retour d'eau. Fonctionnement et données de base : L'automate PC-59 avec manomètre met la pompe en marche pendant environ 15 secondes au moment de la mise sous tension. Ensuite, la pompe redémarre toujours lorsqu'elle atteint la pression de travail, au moment où la pression dans le système diminue, par exemple lors de l'ouverture d'une vanne. Contrairement aux autres interrupteurs de pression et modules de commande qui s'arrêtent lorsqu'une certaine pression est atteinte, l'automate PC-59 s'arrête lorsqu'une valeur minimale de débit est atteinte. Lorsque cette condition est remplie, l'appareil retarde l'arrêt de l'équipement de 7 à 15 secondes. Cela permet de réduire la fréquence de démarrage de la pompe en cas de faible débit. Installation : L'automate PC-59 avec manomètre peut être installé à n'importe quel point entre la pompe et le premier point de prélèvement, à condition que la direction de la flèche, située sur la face inférieure de l'appareil (au niveau du filetage), entre les deux raccords de 1" corresponde à la direction du débit d'eau. Dans l'installation, il est nécessaire d'assurer un étanchéité parfaite des raccords hydrauliques. Si la pompe utilisée a une pression maximale admissible de 10 bar, il est nécessaire d'installer un réducteur de pression sur l'entrée du PC-59. L'appareil est réglé d'usine à 1,5 bar, ce qui est optimal pour la plupart des applications. Après la déconnexion de l'appareil du réseau électrique, il est possible, si le débit hydraulique de la pompe utilisée le permet, de modifier la pression en retirant le couvercle supérieur à l'aide d'une vis marquée des signes + et –. Données techniques : tension d’alimentation 220 – 240 V fréquence du courant d’alimentation 50/60 Hz puissance maximale de la pompe commandée 1,1 kW intensité maximale de la pompe commandée 10 A pression de travail maximale 6 bar température ambiante maximale 60 °C degré de protection IP65 plage de pression de mise en marche 0 – 6 bar plage de pression d'arrêt 2 – 10 bar différence maximale réglable entre la pression de mise en marche et d'arrêt 7 bar différence minimale réglable entre la pression de mise en marche et d'arrêt 1 bar raccords G1" Livré avec câbles : 1 m de câble avec fiche pour la connexion au réseau électrique 60 cm de câble pour la connexion à la pompe
