filetage

Filet est technique pièce mécanique, dont la forme est définie par la surface filetée. La surface est obtenue en enroulant profil sur cylindre le long hélice avec un pas défini.

Le filet peut être :

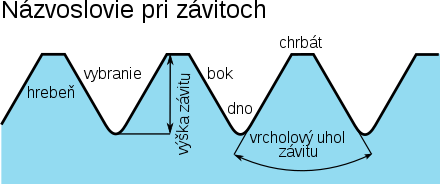

Terminologie

Surface filetée - surface obtenue par le mouvement du profil du filet, où chaque point décrit une hélice, et le déplacement axial par tour est égal perpendiculairement au projeté du profil du filet sur l'axe, ou un multiple entier de cette longueur.
Hélice - ligne tracée par un point en rotation uniforme autour d'un axe fixe axe et en se déplaçant uniformément dans cette direction.
Profil du filet - ligne imaginaire (brisée), limitée par deux points équidistants situés sur une parallèle à l'axe du filet. Ses extrémités sont généralement inclinées ou arrondies.

- Filet métrique fin
Filet Whitworth (W), angle au sommet 55°, les dimensions sont exprimées en pouces (inch), introduit par Whitworth 1841
- Filet Whitworth à jeu au sommet
Filet de tuyau (G), angle au sommet 55°, dimensions en pouces, utilisé par les plombiers
- Filet conique de tuyau (G kon), (introduit par Whitworth 1841)
Filet rond (Rd), utilisé par exemple pour les barres d'attelage de wagons
Filet Edison (E), utilisé par exemple pour les ampoules
Filet trapézoïdal isocèle (Tr) angle au sommet 30° (aux États-Unis 29°) ou trapézoidal, utilisé dans les machines-outils
- Filet trapézoïdal non isocèle (S)
Filet de blindage (Pg), angle au sommet 80°, utilisé pour les traversées de câbles
Filet carré - la section du filet est un carré
Filet Loewenherz - angle au sommet 53°8' - utilisé en Allemagne au 19e siècle, l'angle correspond à un triangle équilatéral dont la hauteur est égale à la base.
Filet Sellers - utilisé jusqu'au début du 20e siècle aux États-Unis
Filet américain grossier (introduit 1922)
Filet américain fin ASME - (introduit 1907)
