Raccordement d'un collecteur de plancher chauffant
Le collecteur de plancher chauffant étape par étape
Le collecteur répartit l'eau dans les circuits du plancher chauffant. Il lui faut des vannes avec thermomètre, des eurocônes pour chaque circuit, des têtes de régulation et un coffret. Cliquez ou touchez un numéro pour afficher les produits correspondants.
Cliquez ou touchez un numéro du schéma pour accéder au produit correspondant ci-dessous.
Étape 1 : collecteur et vannes
1Collecteur inox pour plancher chauffantRépartit l'eau dans les circuits, les débitmètres servent à équilibrer la température du sol.Voir l'offre →

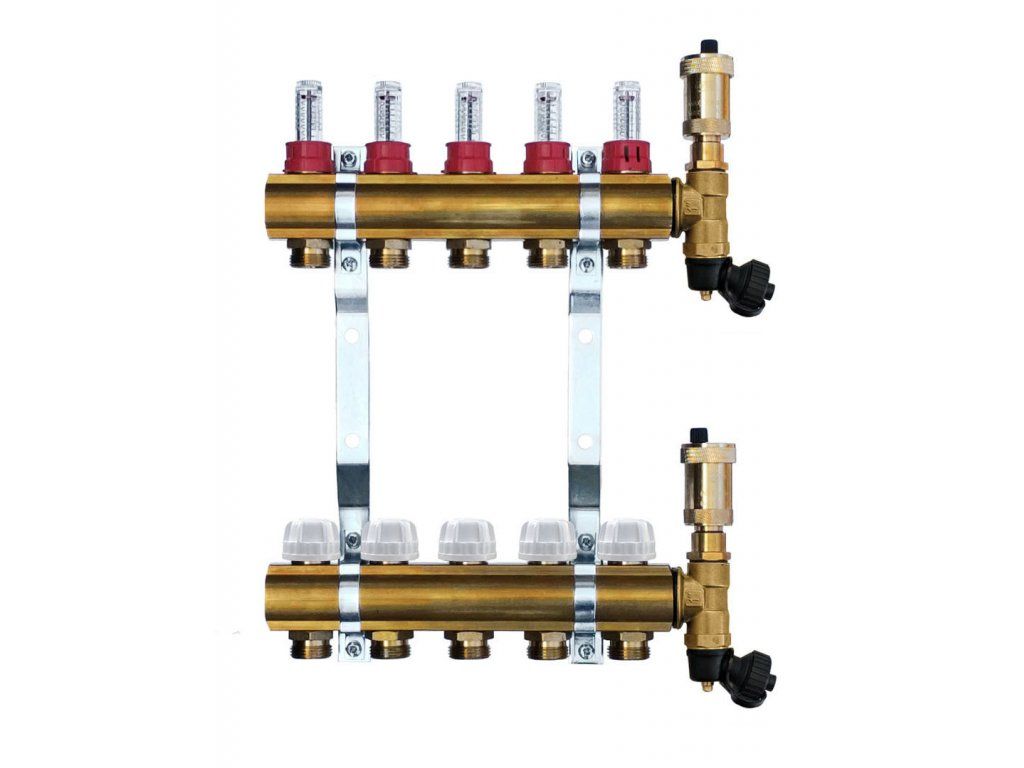

Collecteurs en laiton IVARCollecteurs professionnels en laiton pour plancher chauffant.Voir l'offre →
3Vanne à boisseau sphérique avec thermomètre – allerVanne d'aller avec thermomètre (poignée papillon rouge).Voir l'offre →
4Vanne à boisseau sphérique avec thermomètre – retourVanne de retour avec thermomètre (poignée papillon bleue).Voir l'offre →
Étape 2 : raccordement des circuits
5Raccord à compression (eurocône) 16×2Raccorde le tube du circuit au collecteur – deux pièces par circuit.Voir l'offre →
12Purgeur d'air automatiqueEn bout de collecteur, évacue l'air des circuits.Voir l'offre →
13Robinet de vidangePour le remplissage et la vidange des circuits.Voir l'offre →
14Tube PEX-AL-PEX 16×2Tube pour les circuits de plancher chauffant.Voir l'offre →
Étape 3 : régulation des circuits
6Tête électrothermique 230 VOuvre et ferme chaque circuit selon les thermostats d'ambiance.Voir l'offre →
Tête électrothermique 24 VVersion de la tête pour une régulation en 24 V.Voir l'offre →
8Régulateur pour têtes électrothermiques PH-HT21Bornier qui relie les thermostats aux têtes du collecteur.Voir l'offre →
9Thermostat WiFi PNI CT26W avec sonde de solPilote la température de la pièce et celle du sol.Voir l'offre →
Étape 4 : installation
10Coffret pour collecteurCoffret à encastrer pour loger et dissimuler le collecteur.Voir l'offre →
11Console de fixation pour collecteurMaintient le collecteur dans le coffret ou au mur.Voir l'offre →
Autres schémas : accessoires pour chaudières, plancher chauffant. Besoin d'aide ? Écrivez-nous à info@atria.sk.
